電線電纜用以傳輸電（磁）能，信息和實現電磁能轉換的線材產品． 廣義的電線電纜亦簡稱為電纜．狹義的電纜是指絕緣電纜．它可定義為：由下列部分組成的集合體：一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層．電纜亦可有附加的沒有絕緣的導體。
電線電纜分類：1、裸電線及裸導體制品 本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線 等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關柜等。

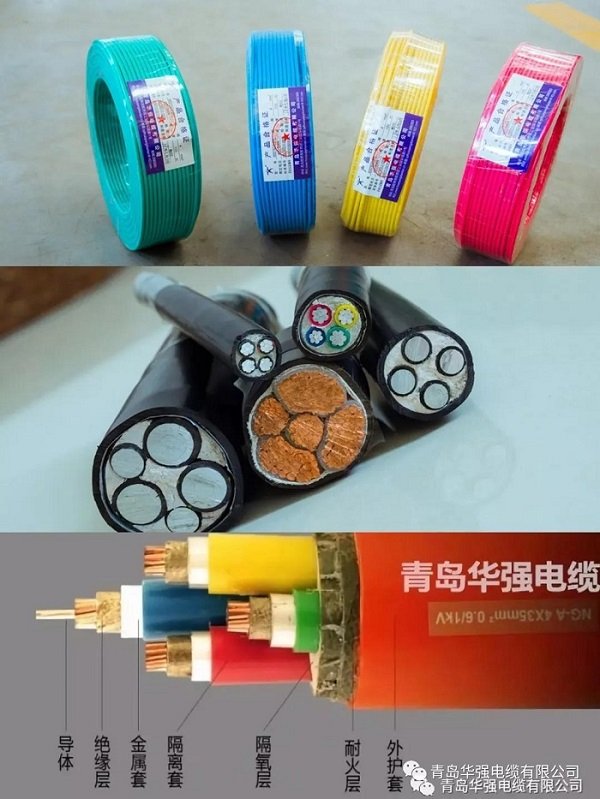

2、電力電纜 本類產品主要特征是：在導體外擠（繞）包絕緣層，如架空絕緣電纜，或幾芯絞合（對應電力系統的相線、零線和地線），如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出（繞包）、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。 產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大（幾十安至幾千安）、電壓高（220V至35kV及以上）。
3、電氣裝備用電線電纜 該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖 隨著通訊行業的飛速發展，從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。
5、繞組線 繞組線是一種具有絕緣層的導電金屬電線，用以繞制電工產品的線圈或繞組。起作用時通過電流產生磁場，或切割磁力線產生感應電流，實現電能和磁能的轉換，故又成為電磁線。 電線電纜型號命名電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢？
電線電纜產品的命名有以下原則： 1、產品名稱中包括的內容 (1)產品應用場合或大小類名稱 (2)產品結構材料或型式； (3)產品的重要特征或附加特征 基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
2、結構描述的順序 產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化 在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。 型號含義：
R－連接用軟電纜（電線），軟結構。
V－絕緣聚氯乙烯。
V－聚氯乙烯絕緣
V－聚氯乙烯護套
B－平型（扁形）。
S－雙絞型。
A－鍍錫或鍍銀。
F－耐高溫
P－編織屏蔽
P2－銅帶屏蔽
P22－鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
例如：SYV 75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5mm 1：代表單芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2mm

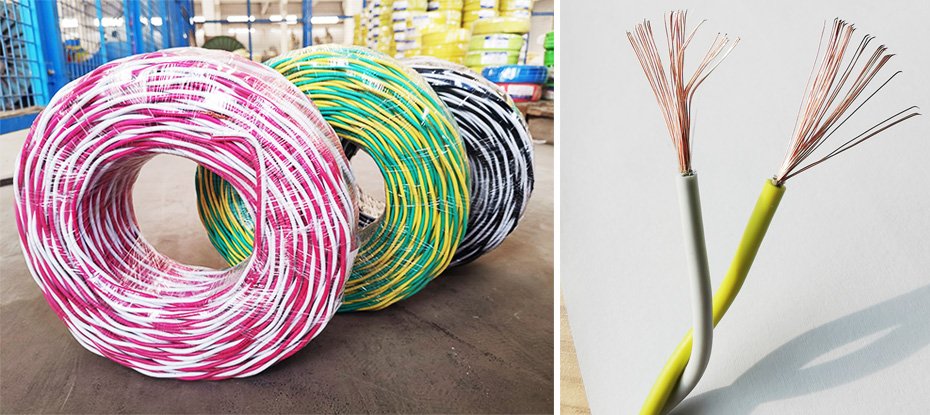

ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12mm
型號、名稱
RV 銅芯氯乙烯絕緣連接電纜（電線）
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV－105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線
規格表示法的含義：
規格采用芯數、標稱截面和電壓等級表示：
①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面）， 0.6/1kV，
如：4*(1*185)+1*95 0.6/1kV
②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1kV，
如：4**185+1*95 0.6/1kV
③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T
完整的型號規格表示法：
因?yàn)榉种щ娎|包含主干電纜和支線電纜。而且兩者規格結構不同，因此有兩種表示方法：
①將主干電纜和支線電纜分別表示， 如：干線電纜：FD-YJV-4*（1*185）+1*95 0.6/1kV
支線電纜：FD-YJV-4*（1*25）+1*16 0.6/1kV
這種方法在設計時尤為簡明，可以方便地表示出支線規格的不同
②將主干電纜和支線電纜連同表示，如：FD-YJV-4*（1*185/25） +1*95/16 0.6/1kV
這種方法比較直觀，但僅限于支線電纜為同一種規格的情況，無法表示支線的不同規格：由于分支電纜主要由于1kV低壓配電系統，因此，其額定電壓0.6/1kV在設計標注時，可以省略。
產品型號中拼音字母所代表的意義（無括號的字）
A：（聚）胺（脂），安（裝），鋁塑料護套（Alpeth）
B：扁，半，編（織），泵、布、（聚）苯（乙烯），玻（璃纖維），補，平行
C：車、醇、采（掘機）、瓷、重（型），船用，蓄電（池），磁充，償，（黃臘）綢，（三）醋（酸薄膜），自承式D：帶，（不）滴（流），燈，電，（冷）凍（即耐寒），丁（基橡皮），鍍
E：二（層），野（外），對稱結構（代號），乙（丙橡皮）（EPR）
F：（聚四）氟（乙烯），分（相），非（燃性），飛（機），泡沫聚乙烯（YF）
G：鋼、溝、改（性漆）、管、高（壓）
H：合（金），環（氧漆），焊、花、通訊電纜（用途代號），H（H型，即分相屏蔽結構），寒
J：絞、加（強），加（厚），鋸，局（用）
K：（真）空，卡（普隆），控制，鎧裝，空心。
L：鋁、爐、臘（克）、瀝（青）、（防）雷、磷
M：棉（紗）、麻、母（線）、帽、膜 N：（自）粘（性）、泥（炭）、（高阻）尼（線芯）、尼（龍）、耐火
O：同軸（結構代號）
P：排、（芯）屏（蔽）、配（線）、貧（泛浸漬，即干絕緣），信號電纜（用途代號）
Q：牽（引車）、漆、鉛、輕（型）、氣、汽（車），高（強度聚乙烯醇縮醛）
R：軟、人（造）絲、日用（用途代號），（耐）熱（化）。
S：刷，絲，射頻（用途代號），雙，鋼塑料護層(Stalpeth)，低煙無鹵阻燃護套
T：銅、梯、特、通、陶、電梯、探
U：礦、棉（指石棉），礦用（用途代號）
V：（P）V（C）（聚氯乙烯）
W：（地球）物（理）、皺紋護套、無（磁性）、（耐高）溫、（野）外、石油（用途代號）
X：橡（力纜）、聚酰胺、橡（皮絕緣）
Y：硬，園，油，氧，（耐）油，移動（用途代號），聚乙烯，壓
Z：（聚）酯，紙，（電）鉆，中型，綜（合）
YJ：交聯聚乙烯絕緣
P2：銅帶屏蔽
ZRK：系列代號，表示阻燃型控制電纜
青島華強電纜是一家專注生產電線電纜的廠家，公司生產的華宇牌電線電纜各項性能均達到國際電工委員會和國家標準的要求，主導產品有：鋁合金電纜、交聯電力電纜、聚氯乙烯絕緣電力電纜、控制電纜、計算機電纜、礦物絕緣電纜、電氣裝備用電線電纜等多種型號電纜，還可以根據用戶需求加工定做需要的特種電纜。
